山﨑工業の主要設備
Equipment
introduction
introduction
- レーザーを用いた工作機械で、主に板材から曲げ・溶接用の部材を切り抜きます。
Equipment 01レーザー加工機
-

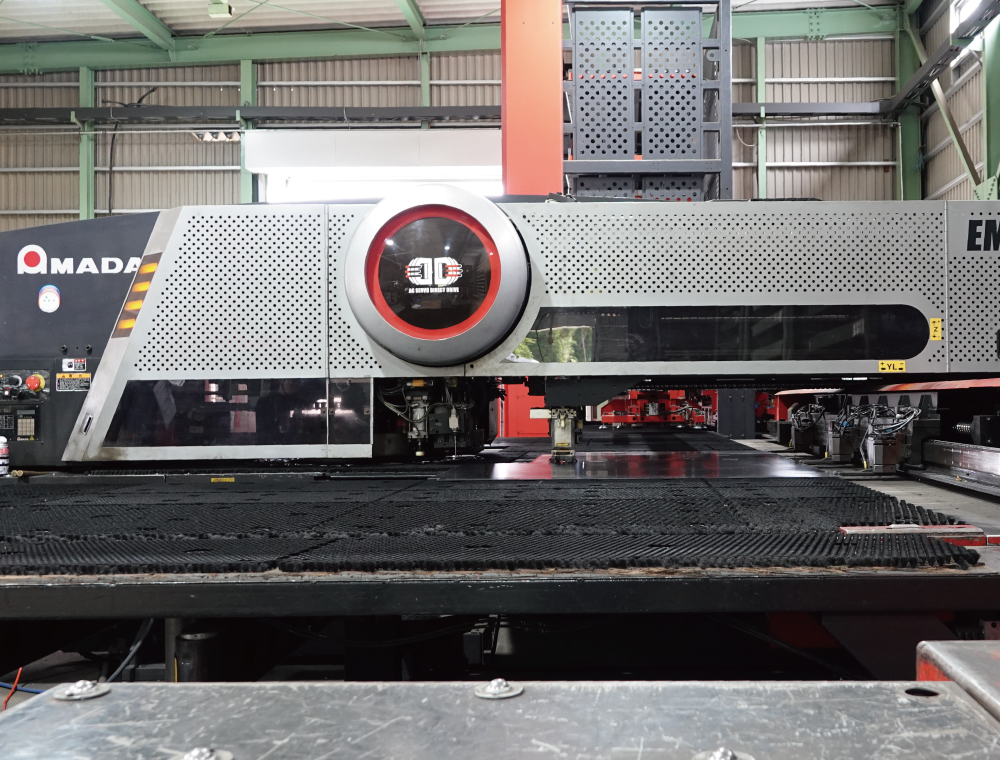

EML3510NT アマダ
パンチとレーザーの複合機となります。一台で、切断・打ち抜き・タップ加工を可能とします。
加工能力
加工範囲 1524 x 3048 x 6.0t -
ENSIS3015RI アマダ
平板も形鋼も加工できるファイバーレーザー加工機です。ロータリーインデックスを搭載しパイプ・形鋼を高精度に加工可能です。ファイバーレーザーは消費電力も抑えます。
加工能力
加工範囲 1524 x 3048 x 6.0t 加工可能材 丸/角パイプ・ アングル・ チャンネル
- プレス機械の中でも、金属板に曲げ加工をするものをプレスブレーキと言います。パンチと呼ばれる先端の尖った上金型と、ダイと呼ばれるV字の溝がついた下金型により、金属板を挟み込むことによって曲げ加工を行います。
Equipment 02プレスブレーキ
-
HG-2204 アマダ
自動追従装置付・レーザ安全装置付 油圧パンチクランプ仕様
加工能力
加工圧力 220t 曲げ長さ 4000mm -
HDS-1703NT アマダ
自動追従装置付 ・レーザ安全装置付
加工能力
加工圧力 170t 曲げ長さ 3000mm -
HDS-1303NT アマダ
油圧パンチクランプ仕様・レーザ安全装置付
加工能力
加工圧力 130t 曲げ長さ 3000mm -
HDS-8025NT アマダ
油圧パンチクランプ仕様・レーザ安全装置付
加工能力
加工圧力 80t 曲げ長さ 2500mm
- 材料や仕様に合った溶接を行う為、MIG・TIG・半自動、また最新のファイバーレーザー溶接機など様々な溶接機を使用します。
Equipment 03溶接機
-
FLW1500MT アマダ
ファイバーレーザー溶接機です。溶接スピードを速くできるので、歪みの少ない溶接が可能。焼けも少ないので仕上げも楽です。
加工能力
レーザー光の遮断の為、
2832 x 2832 x 2246のパーテーション内で作業します。
- 形状が複雑だったり大きめの品物でも精度が必要とされる場合、三次元測定機を使用して検査します。
Equipment 04検査機
-

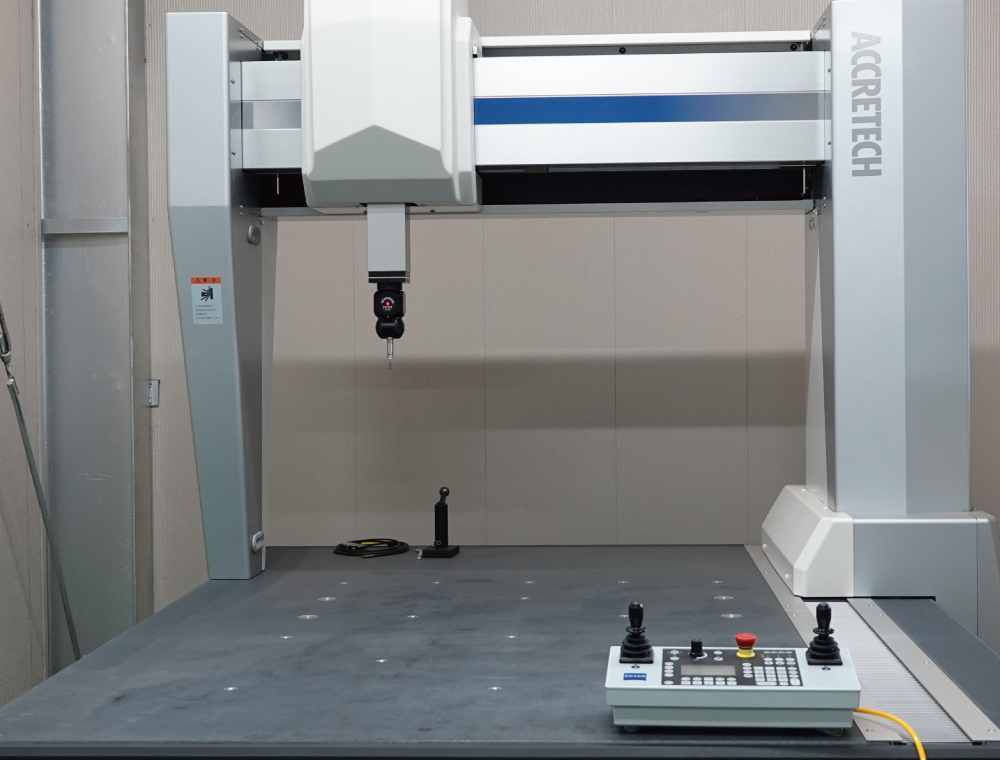

XYZAX AXCEL PH 東京精密
高精度、高速、高耐環境性と多彩なプローブシステムを兼ね備えた三次元座標測定機。
加工能力
測定範囲 1725 x 1900 x 2080 -

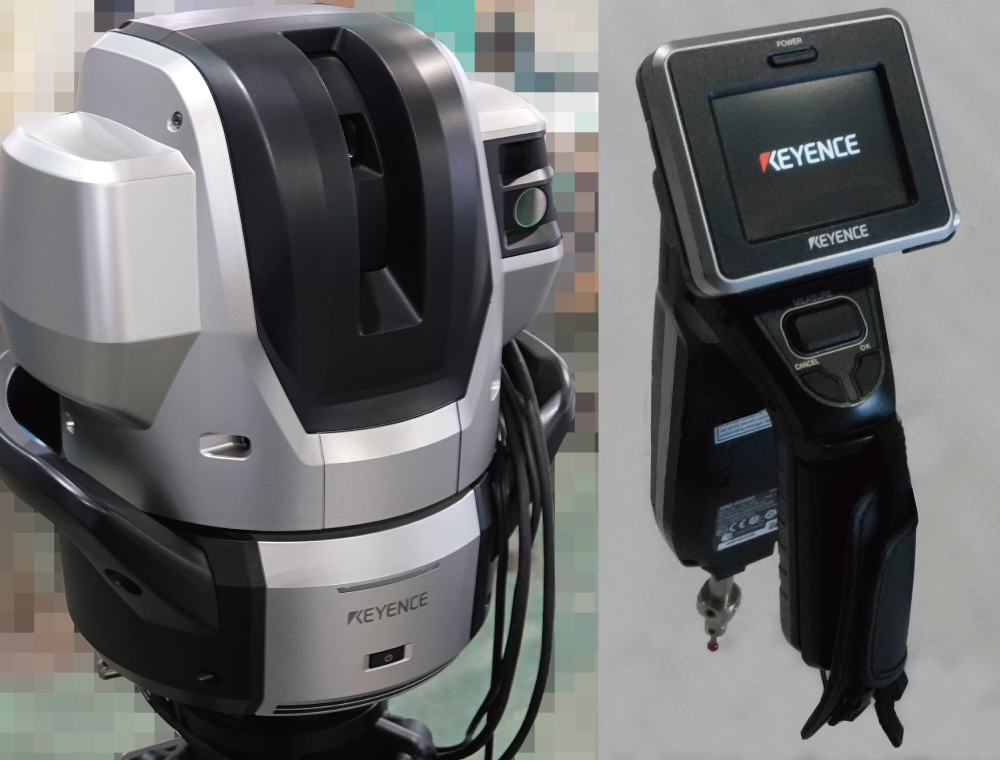

WM-3000 キーエンス
ワイドエリア三次元測定機。
加工能力
測定範囲 本体より半径5m
- 粉体塗装では、塗装を施したい製品に電気を流し静電気を発生させ、そこに粉状の塗料をふりかける事により静電気が粉を引っ張り吸着させます。このことから一般的塗装よりも電気的な機材が必要になります。
Equipment 05塗装設備
-
GX8500 パーカーエンジニアリング
EPG-Spriht X 日本ワグナー・スプレーテック手吹き静電粉体塗装装置です。
-
ウォーターボルテックスブース アンデックス
水洗式排気装置(塗装)ブースとは、塗装を行う為に仕切られた領域、室のことです。塗装面にホコリ等を付着させず、また周囲に塗料を飛散させないことが目的です。水洗式は、外部への塗料飛散がほぼありません。

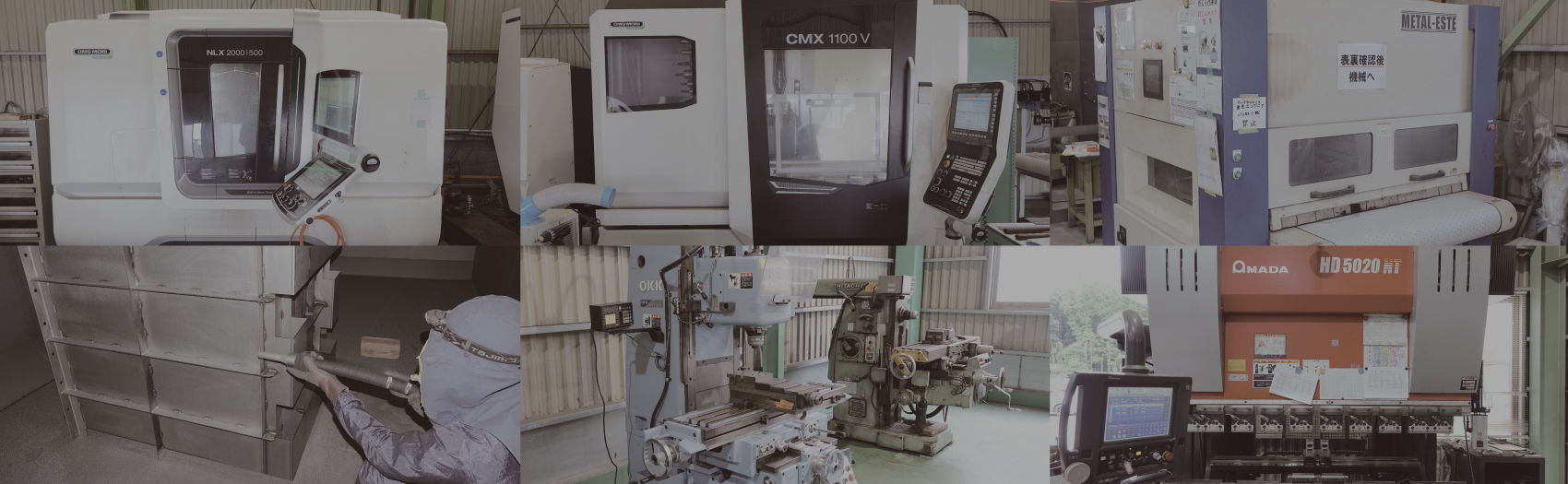

その他の設備一覧
Other
equipment
equipment
設備名 | メーカー | 型番・加工範囲 | 台数 |
---|---|---|---|
3次元CAD | ダッソー | ソリッドワークス | 3 |
3次元CAD/CAM | アマダ | シートワークス | 3 |
2.5次元CAD/CAM | アマダ | AP100 | 4 |
レーザー加工機 | アマダ | FO3015NT 1525 x 3048 x 20t | 1 |
バリ取り機 | エステーリンク | メタルエステ1000 幅1000 x 高70(材料) | 1 |
プレスブレーキ | アマダ | HRB8025 80t L2500 | 2 |
プレスブレーキ | アマダ | HD5020NT 50t L2000 | 1 |
バンドソー | アマダ | HKA400 φ400 | 2 |
アイアンワーカー | アマダ | IW45Ⅱ | 1 |
溶接機 | パナソニック・他 | MIG溶接機(アルミ) | 1 |
溶接機 | ダイヘン・他 | 半自動溶接機 | 16 |
溶接機 | パナソニック・他 | TIG溶接機 | 16 |
スポット溶接機 | アマダ | ID-40Ⅳ HP | 1 |
ショットブラスト | 不二製作所 | BA-2型(直圧式) | 1 |
湿式・乾式ブース | アンデックス | VOR-252・他 | 6 |
熱風乾燥炉 | オルトプラント・他 | 2700 x 3000 x 5700・3500 x 2600 x 2600・他 | 3 |
立形マシニングセンタ(フライス) | DMG MORI | CMX1100 移動軸1100 x 560 x 510 | 1 |
ターニングセンタ(旋盤) | DMG MORI | NLX2000/500 最大加工径 φ366 x 510 | 1 |
※右にスクロールすると表全体をご覧いただけます。
